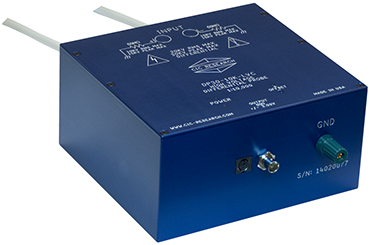

เครื่องมือวัดไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ ซีรีส์ DP30
DP30 ซีรีส์เป็นรุ่นที่สามารถวัดแรงดันไฟฟ้าได้สูงถึง 20 กิโลโวลต์อาร์เอ็มเอส และ 30 กิโลโวลต์พีค สามารถติดตั้งเข้ากับระบบได้ถึง 3 ทาง ความต้านทานเอาท์พุท 50 โอห์มช่วยให้สามารถใช้สายนำสัญญาณได้ยาวขึ้นจากอุปกรณ์งานวัดทดสอบโดยไม่มีผลกระทบต่อความถูกต้อง
คุณสมบัติเบื้องต้น:
- ค่าอินพุตคาปาซิแต๊นซ์ต่ำ
- แบนด์วิดธ์ 75 เมกกะเฮิร์ทซ
- ใช้ได้กับแรงดันที่สูงถึง 20 กิโลโวลต์อาร์เอ็มเอส และ 30 กิโลโวลต์พีค
- 2 รุ่นมารตฐานและ 2 รุ่นความคลาดเคลื่อน 0.1%
- ประสิทธิภาพดีเยี่ยมต่อสัญญาณไฮคอมมอนโหมดสลูว์เรต
- ปรับแรงดันชดเชยด้วยระบบดิจิตอล
- 6 โวลต์ ที่ความต้านทาน 50 โอห์มที่เอาท์พุท
ผลิตภัณฑ์ ซีรีส์ DP30:
- DP30-2K ไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:2000, แรงดันสูงสุด 12 กิโลโวลต์อาร์เอ็มเอส
- DP30-10K ไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:10000, แรงดันสูงสุด 20 กิโลโวลต์อาร์เอ็มเอส
- DP30-2K-LVC พรีซิชั่นไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:2000, แรงดันสูงสุด 12 กิโลโวลต์อาร์เอ็มเอส
- DP30-10K-LVC พรีซิชั่นไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:10000, แรงดันสูงสุด 20 กิโลโวลต์อาร์เอ็มเอส

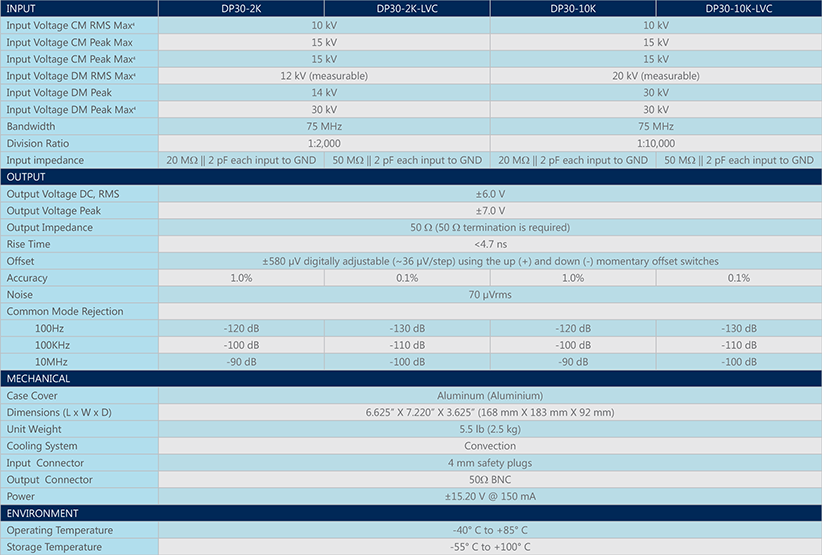

GENERAL SPECIFICATIONS AND CHARACTERISTICS
Notes
1) At 25°C ambient temperature horizontal mounting orientation.
2) All parameters are typical specified at 25°C ambient temperature unless otherwise indicated.
3) Information and specifications contained within this publication may change without notice.
4) Non-Measurable. Peak voltages can be applied for <5 s.
5) CM stands for Common Mode and DM for Differential Mode.
