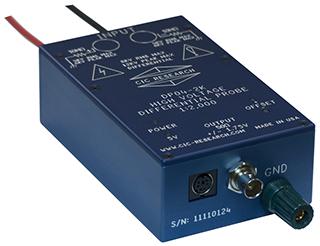

เครื่องมือวัดไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ ซีรีส์ DP04
DP04 ซีรีส์ด้วยเทคโนโลยีและนวัตกรรมใหม่ที่ช่วยเพิ่มประสิทธิภาพกว่าเครื่องมือวัดทั่วๆ ไป นี้เป็นกรรมสิทธิ์ในเทคโนโลยีที่เราสามารถปรับปรุงประสิทธิภาพการทำงานขึ้นถึง 10 เท่าสำหรับไฮคอมมอนโหมดสลูว์เรตอินพุตซิกแนล ให้ผลความถูกต้องสูงไปพร้อมกับแรงดันไฟฟ้าชดเชยที่ต่ำมาก
พาวเวอร์ซัพพลายสำหรับเครื่องมือวัดของ ซีไอซี รีเสิร์ช ได้รับการออกแบบมาเป็นพิเศษเพื่อเพิ่มประสิทธิภาพและลดระดับสัญญาณรบกวนให้ต่ำที่สุด โดยที่รุ่น LVC ให้ความถูกต้องสูงขึ้นโดยการใช้แรงดันไฟและโคเอฟฟิเชี่ยนท์เทมเพอร์เรเจอร์ต่ำสำหรับชิ้นส่วนอุปกรณ์ภายใน ผลิตภัณฑ์ทั้งหมดมีความต้านทานเอาท์พุทที่ 50 โอห์มสำหรับส่งผ่านสายแบบโคแอกเชียลที่ยาว มีประโยชน์มากกับงานวัดทดสอบในพื้นที่จำกัดที่ซึ่งอาจจะต้องวางอยู่นอกห้องปฏิบัติการหลัก
คุณสมบัติเบื้องต้น :
- ค่าอินพุตคาปาซิแต๊นซ์ต่ำ
- แบนด์วิดธ์ 120 เมกกะเฮิร์ทซ
- ใช้ได้กับแรงดันที่สูงถึง 8 กิโลโวลต์อาร์เอ็มเอส และ 12 กิโลโวลต์พีค
- 4 รุ่นมารตฐานและ 4 รุ่นความคลาดเคลื่อน 0.1%
- ประสิทธิภาพดีเยี่ยมต่อสัญญาณไฮคอมมอนโหมดสลูว์เรต
- ปรับแรงดันชดเชยด้วยระบบดิจิตอล
- สัญญาณรบกวนต่ำ
ผลิตภัณฑ์ ซีรีส์ DP04 :
- DP04-100 ไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:100, แรงดันสูงสุด 175 โวลต์อาร์เอ็มเอส
- DP04-1K ไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:1000, แรงดันสูงสุด 1.75 กิโลโวลต์อาร์เอ็มเอส
- DP04-2K ไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:2000, แรงดันสูงสุด 3.5 กิโลโวลต์อาร์เอ็มเอส
- DP04-10K ไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:10000, แรงดันสูงสุด 8.0 กิโลโวลต์อาร์เอ็มเอส
- DP04-100-LVC พรีซิชั่นไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:100, แรงดันสูงสุด 175 โวลต์อาร์เอ็มเอส
- DP04-1K-LVC พรีซิชั่นไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:1000, แรงดันสูงสุด 1.75 กิโลโวลต์อาร์เอ็มเอส
- DP04-2K-LVC พรีซิชั่นไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:2000, แรงดันสูงสุด 3.5 กิโลโวลต์อาร์เอ็มเอส
- DP04-10K-LVC พรีซิชั่นไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:10000, แรงดันสูงสุด 6.3 กิโลโวลต์อาร์เอ็มเอส

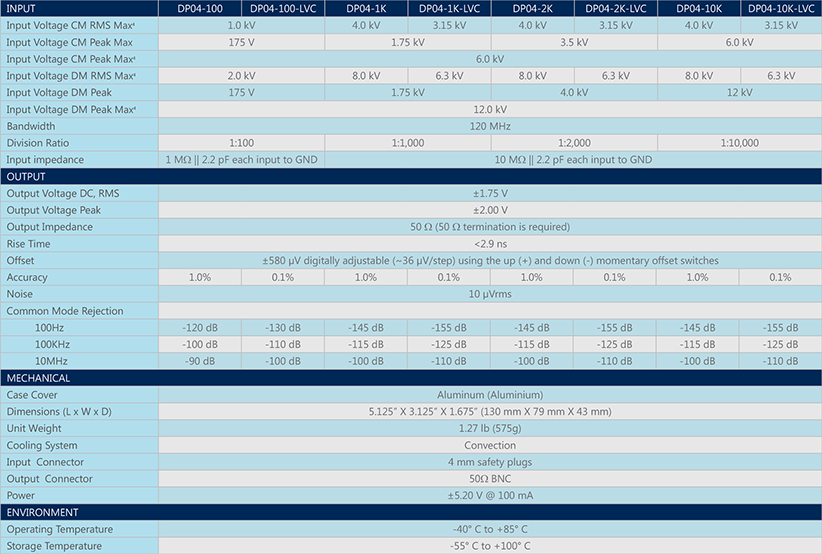

GENERAL SPECIFICATIONS AND CHARACTERISTICS
Notes
1) At 25°C ambient temperature horizontal mounting orientation.
2) All parameters are typical specified at 25°C ambient temperature unless otherwise indicated.
3) Information and specifications contained within this publication may change without notice.
4) Non-Measurable. Peak voltages can be applied for <5 s.
5) CM stands for Common Mode and DM for Differential Mode.
© 2018 ซีไอซี รีเสิร์ช สงวนลิขสิทธิ์
