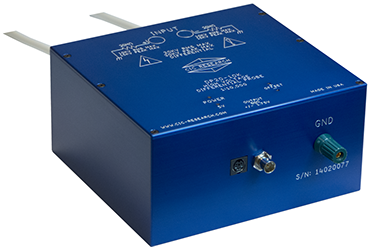

เครื่องมือวัดไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ ซีรีส์ DP20
DP20 เป็นซีรีส์ที่สามารถวัดแรงดันไฟฟ้าได้สูงถึง 30 กิโลโวลต์ ดีซี + พีค สามารถติดตั้งเข้ากับระบบได้ถึง 3 ทาง ความต้านทานเอาท์พุท 50 โอห์มช่วยให้สามารถใช้สายนำสัญญาณได้ยาวขึ้นจากอุปกรณ์งานวัดทดสอบโดยไม่มีผลกระทบต่อความถูกต้อง
คุณสมบัติเบื้องต้น :
- ค่าอินพุตคาปาซิแต๊นซ์ต่ำ
- แบนด์วิดธ์ 120 เมกกะเฮิร์ทซ
- ใช้ได้กับแรงดันที่สูงถึง 20 กิโลโวลต์อาร์เอ็มเอส และ 30 กิโลโวลต์ ดีซี + พีค
- 2 รุ่นมารตฐานและ 2 รุ่นความคลาดเคลื่อน 0.1%
- ประสิทธิภาพดีเยี่ยมต่อสัญญาณไฮคอมมอนโหมดสลูว์เรต
- ปรับแรงดันชดเชยด้วยระบบดิจิตอล
- สัญญาณรบกวนต่ำ
ผลิตภัณฑ์ ซีรีส์ DP20 :
- DP20-10K ไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:10000, แรงดันสูงสุด 17.5 กิโลโวลต์อาร์เอ็มเอส
- DP20-20K ไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:20000, แรงดันสูงสุด 20 กิโลโวลต์อาร์เอ็มเอส
- DP20-10K-LVC พรีซิชั่นไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:10000, แรงดันสูงสุด 17.5 กิโลโวลต์อาร์เอ็มเอส
- DP20-20K-LVC พรีซิชั่นไฮโวลท์เตจดิฟเฟอเรนเชียลโพรบ, อัตราลดทอน 1:20000, แรงดันสูงสุด 20 กิโลโวลต์อาร์เอ็มเอส

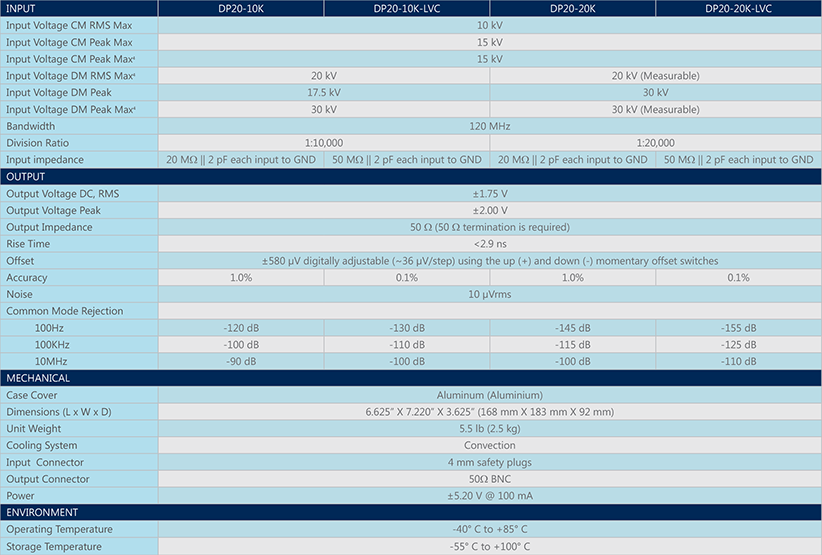

GENERAL SPECIFICATIONS AND CHARACTERISTICS
Notes
1) At 25°C ambient temperature horizontal mounting orientation.
2) All parameters are typical specified at 25°C ambient temperature unless otherwise indicated.
3) Information and specifications contained within this publication may change without notice.
4) Non-Measurable. Peak voltages can be applied for <5 s.
5) CM stands for Common Mode and DM for Differential Mode.
